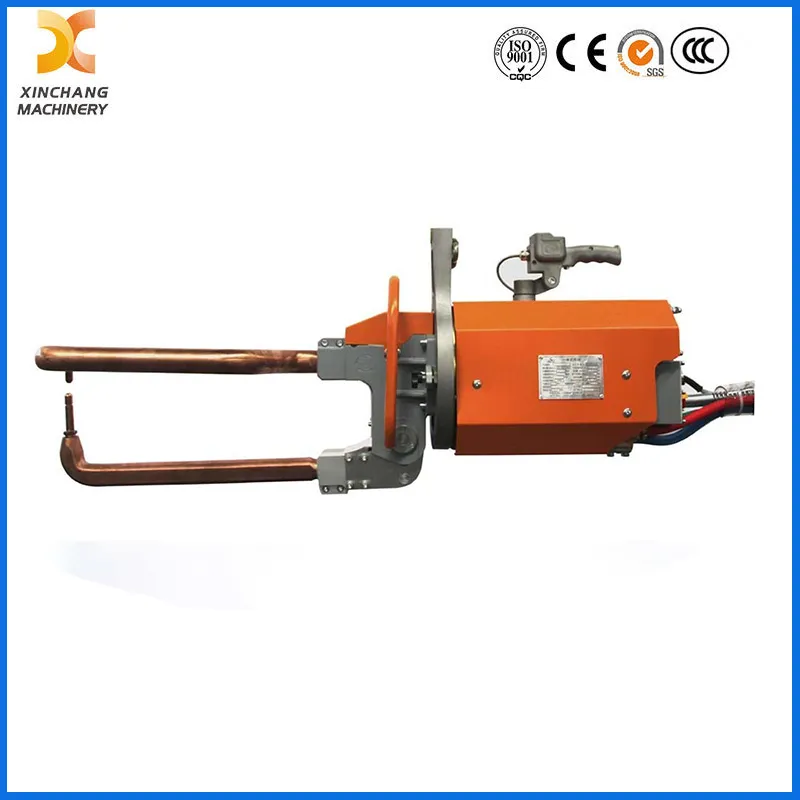

Невеликий портативний інверторний пістолет для точкового зварювання

Інтегровані підвісні щипці для точкового зварювання мають легку хвостову конструкцію, яка забезпечує стабільний вихід тиску в циліндрі з компактним розміром і малою вагою. Оснащений трансформатором частоти живлення, він підходить для робочих станцій зі складними положеннями тіла та частими змінами.

Ідеальний як практичний робот-зварювальний пістолет, він належить до роботизованих зварювальних пістолетів преміум-класу, плавно поєднуючись із роботом для точкового зварювання. Його мініатюрний дизайн адаптується до вузьких робочих просторів, хоча тиск і потужність зварювання помірковано налаштовані, ідеально задовольняючи завдання зі зварювання тонких пластин. Він забезпечує постійну продуктивність зварювання, гнучку роботу та надійне щоденне автоматизоване виробництво, оптимізуючи ефективність для сценаріїв точного зварювання тонких листів.

<sub><sup>1. Високоефективний апарат для контактного зварювання.
2. Простий в установці та простий в експлуатації, економить енергію.
3. Швидке та обертове використання на 360°.
4. Маленький, легкий, висока вихідна потужність.
5. Електрод і зварювальна рука охолоджуються водою.
6. Корпус пістолета відлитий зі спеціального алюмінію.
7. Електродна рука виготовлена ​​з мідного сплаву з хорошою міцністю на вигин, високою провідністю.
8. Висока продуктивність.</sup></sub>

Item/models	Unit	DN2-35X	DN2-35C	DN2-45X	DN2-45C	DN2-65X	DN2-65C
power at 50%	KVA	35	35	45	45	65	65
Maximum short circuit current	KVA	15	15	16	16	46	46
Secondary unload voltage	V	5.7	5.7	6.3	6.3	8	8
Voltage at 50Hz/60Hz	V	380	380	380	380	380	380
Distance between the arms	MM	120-280	100	120-330	100	160-430	100
Max.strength at electrodes	N	3500	3500	3500	3500	3500	3500
Working stroke	MM	15-45	15-25	15-45	15-25	15-45	15-25
Max.stroke	MM	50-120	60/100/140	50-120	60/100/140	50-120	60/100/140
Arm length	MM	240-600	200-500	300-800	200-500	400-1100	200-500
Compressed Air supply	MPA	0.5	0.5	0.5	0.5	0.5	0.5
Max thickness of mild steel sheet with min.length s arm	MM	3+3	3+3	4+4	4+4	5+5	5+5
With 500mm arms	MM	2+2	2+2	3+3	3+3	3+3	3+3
With maximum length arms	MM	1.2+1.2	1.2+1.2	2+2	1.8+1.8	2.0+2.0	2.0+2.0
Cross wire maximum	MM	14+14	14+14	16+16	16+16	20+20	20+20
Cooling water pressure drop	MPA	0.05	0.05	0.05	0.05	0.05	0.05
Cooling water flow	l/MIN	12	12	12	12	12	12

Детальні фото
